زبری سنج کاغذ “Smoothness Tester” دستگاهی جهت اندازه گیری میزان زبری/ﺻﺎفی (روش های ﻧﻔﻮذ هوا) کاغذ و محصولات کاغذی است؛ در ادامه شما را با نکات کاربردی درباره این دستگاه آشنا خواهیم کرد؛ همراه ما باشید…
تست زبری کاغذ
همانطور که میدانید، کاغذ از تراکم الیاف سلولزی، خمیر کتان، پنبه، کنف، چوب یا ضایعات کشاورزی، و یا بعضی گیاهان مثل درخت بامبو و… ساخته میشود، که بهطور نامنظم داخل یکدیگر شده و در نتیجه یک مادهٔ فشرده را میدهد که در ابعاد و وزن های مختلف میباشد؛ ناهمواری در سطح کاغذ و مقوا هایی که قرار است چاپ شوند، اهمیت بیشتری دارد.
متداول ترین روش آزمایش صافی یا زبری کاغذ، روش نشت هوا است؛ ناهمواری با بستن قطعه آزمایش بین یک صفحه شیشه ای مسطح و یک سر فلزی مدور و اندازه گیری میزان جریان هوا در میلی لیتر در دقیقه بین کاغذ و سر به دست می آید
دستگاه اندازه گیری زبری کاغذ معمولا به دو روش که بنام های “Bekk” و “Bendtsen” می باشند اندازه گیری می شود.
اهمیت استفاده از دستگاه زبری سنج کاغذ
به منظور دستيابي به کيفيت مطلوب چاپ کاغذهاي بسته بندي چهار عامل زبري کاغذ، گرانروي (ويسکوزيته) جوهر، گرايندومتر (قطرات ذرات جوهر حل نشده) جوهر و ضخامت کاغذ بررسي شد. آزمايش براي بررسي عوامل موثر در دو سطح اجرا گرديد. آزمايش به روش طراحي آزمايش ها انجام شده و کفايت مدل رضايت بخش تشخيص داده شد. مشخص شد که تاثير گرانروي، زبري کاغذ، ضخامت کاغذ، عوامل همزمان گرانروي و زبري کاغذ و همچنين تاثير همزمان گرانروي، زبري کاغذ و ضخامت کاغذ به صورت معنی داری موثر هستند.
همچنين درصد تاثير هر يک از عوامل با محاسبه مقابله و اثر پارامترها در ميزان پوشش جوهر بدست آمدبه عنوان مثال کاغذ روزنامه باید از یک زبری متوسط برخوردار باشد. زیرا، زبری زياد مانع ایجاد یک چاپ با کیفیت براق می شود. از طرفی، زبری کم موجب لکه دار شدن تصاویر چاپی در برخورد صفحات روزنامه با هم با در تماس با دست مصرف کننده میشود.
دستگاه تست زبری کاغذ ، زبری سطح و نفوذ هوا را با توجه به روش های استاندارد صنعت اندازه گیری می کند. تأمین این تقاضا با اندازه گیری دقیق برای کمک به کنترل زبری کاغذ امکان پذیر است. دستیابی به پوشش جوهر یکنواخت برای چاپ با کیفیت بسیار ضروری است و تنها با یک سطح کاغذ یکنواخت قابل دستیابی است.
معیار زبری سطح کاغذ
معیار زبری سطح یا grain در انتخاب کاغذ توصیف کننده جهت قرارگیری و امتداد الیاف چوبی در دستگاه ساخت کاغذ است. در حالت کلی دو نوع grain وجود دارد:
- کاغذ با grain کشیده: در این نوع، الیاف به موازات درازای کاغذ کشیده شده که ورق زدن آن را راحت تر کرده، خمش کاهش یافته، و انسجام آن قوی تر است.
- کاغذ با grain کوتاه: در این مدل کاغذ، الیاف عمود بر جهت درازای کاغذ قرار گرفته است. این مدل به عنوان مثال برای پوشه های جیبی مناسب است، چراکه پایداری آن بیشتر شده و در برابر پارگی مقاوم تر خواهد بود. این کمیت تاثیر مهمی در تعیین اثر متقابل اشیاء با هم داشته و با دانستن آن بسیاری رفتارهای اجزاء مکانیکی قابل پیشبینی خواهد بود. برای مثال اشیاء زبر بیشتر در معرض خوردگی و ترک دار شدن هستند .برای اندازه گیری زبری از روش های تماسی و غیر تماسی مختلفی استفاده می کنند
زبری کاغذ چیست و زبری سنج چگونه عمل میکند؟
بطورکلی زبری یا roughness میزانی برای تعیین بافت سطح است و با تعیین میزان تغییرات عمودی بر سطح نسبت به سطح صاف واقعی تعیین می شود. در صورتی که این تغییرات زیاد باشد سطح زبر و در صورت کم بودن نرم است. د ر دستگاه هايي كه به منظور اندازه گيري زبري مورد استفاده قرارمي گيرد مقادير عددي رو به افزايش، نشانگر افزايش اين ويژگي مي باشند؛ در غالب موارد واحد اندازه گيري زبري، ميلي ليتر در دقيقه میباشد.
زبري / صافي سطح كاغذ يا مقوا تابع ميزان هوايي است كه از ميان سطح هموار و سطح كاغذ يا مقوا در شرايط آزمايش عبور ميكند.

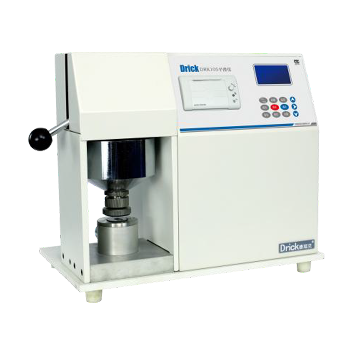

دستگاه زبری سنج کاغذ Smoothness Tester
شرکت صنعت آزما عرضه کننده انواع تجهیزات آزمایشگاهی کاغذ، ورق، کارتن، دستمال کاغذی، چاپ و بسته بندی، از جمله دستگاه تست زبری کاغذ می باشد، که تعیین کننده میزان زبرى سطح کاغذ است که تاثیر بالایی در کیفیت چاپ دارد؛ نمونه دستگاه زبری سنج عرضه شده در مجموعه صنعت آزما توسعه ایرانیان از برند Drick و ساخت این شرکت می باشد :
این دستگاه مطابق استاندارد ISO 527
روش بندسن مطابق استاندارد ملی 1295
Product application
It is used to test paper’s smoothness. Professional for smooth paper,
and big air permeability paper and board
ISO 527 <Paper and board – Determination of smoothness (Bekk method)>
اصول كار با دستگاه زبری سنج کاغذ
آزمونه را ميان سطح هموار مدور و صفحه اي مسطح قرار مي دهيم . فشار هوا در يك طرف (سطح هموارمدوّر) تقريبًا فشار جو است، در حالي كه فشار وارده در طرف ديگر باعث ايجاد تفاوت فشار مشخصي مي شود. ميزان هوايي كه از ميان سطح هموار مدوّر و سطح آزمونه تحت شرايط خاص مي گذرد بعنوان معيار اندازه گيري زبري / صافي سطح كاغذ يا مقوا، استفاده شود.
براي آزمايش هر سطح بايد حداقل ١٠ آزمونه را مورد آزمايش قرار داد به طوري كه سمت توري را ازسمت ديگر مشخص كنيد . هر يك از طرفين نمونه موردنظر را بيش از يك بار آزمايش نكنيد و اطمينان حاصل كنيد كه محل مورد نظر جهت آزمايش اين نمونه ها هم پوشاني نداشته باشند . آزمونه ها بايدحداقل ٢٠ ميلي متر از هرطرف سطح هموار مدور بيرون زده باشد
کاربرد دستگاه تست زبری کاغذ
هدف و کاربرد این دستگاه، تعیین زبری کاغذ و مقواست؛ این روش برای کاغذ و مقواهایی کاربرد دارد که مقدار زبری آنها بین 10ML/min تا 3000ml/min باشد. این روش برای کاغذهای نرم که صفحات دستگاه بر روی آنها خراش و فرورفتگی ایجاد می نماید، کاغذهایی با نفوذ پذیری بالا که مقدار زیادی جریان هوا را از خود عبور می دهند و کاغذهایی که در طی آزمون نمیتوان آنها را به صورت مسطح قرارداد، کاربرد ندارد.
