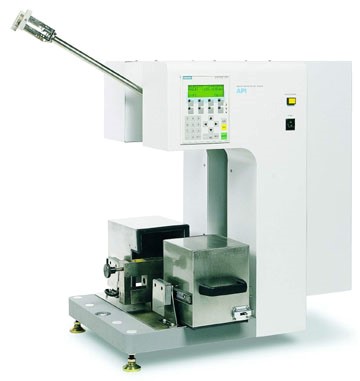

معرفی دستگاه تست ضربه پاندولی
این دستگاه از یک پاندول تشکیل شدهاست که هنگام حرکت با نمونه برخود میکند و اختلاف ارتفاع پاندول انرژی جذب شده توسط نمونه است که معمولاً به شکل انرژی بر واحد سطح تعریف میشود. این انرژی را همچنین میتوان از اختلاف زاویه اولیه و نهایی پاندول محاسبه کرد.
همچنین در این آزمون با استفاده از نمونههای شکاف دار، می توان شرایط تنش سه بعدی را در نمونه ایجاد کرده و قابلیت تغییر شکل پلاستیک را در آن محدود کرد. در نهایت مقدار انرژی جذب شده توسط نمونه در هنگام شکست به دست می آید که این انرژی معیاری از چقرمگی مواد محسوب می شود.
چقرمگی یک ماده به مقاومت آن در برابر انتشار ترک یا توانایی آن برای جذب انرژی در تغییر شکل پلاستیک گفته می شود. در واقع چقرمگی بیانگر کاریست که بر واحد حجم ماده بدون شکست می تواند انجام شود. این مفهوم همان سطح زیر منحنی تنش-کرنش حقیقی است که از تست کشش نیز به دست می آید.
ماده ای که چقرمگی بالایی دارد ترکیب بهینه ای از انعطاف پذیری و استحکام را داراست. ماده ای با استحکام بالا و انعطاف پذیری پایین و یا ماده ای با استحکام پایین و انعطاف پذیری بالا چقرمگی پایینی دارد. یکی از نتایج مهمی که از تست ضربه استخراج می شود همین خاصیت مواد است
مهمترین و متداولترین روشهای تست ضربه، دو روش آیزود و چارپی هستند.
این دو روش فقط در نحوه قرارگیری نمونهها در دستگاه آزمایش ضربه با یکدیگر تفاوت دارند.
این دستگاه بسته به نوع کاربرد و مواد مورد تست از ظرفیت 5.5 تا 450 ژول قابل ارایه می باشد .
اساس آزمايش ضربه تعيين مقدار انرژي لازم جهت شكستن قطعه در اثر ضربه ميباشد و اين انرژي ميتواند معرف چكشخواري فلز و پلاستیک باشد. دستگاه مورد آزمایش از یک پاندول تشکیل شدهاست که هنگام حرکت با نمونه برخورد میکند. مقاومت به ضربه معمولاً به شکل انرژی بر واحد سطح تعریف میشود. ا
دستگاه تست ضربه آیزود (Izod Impact test) متشکل است از یک آونگ سنگین نصب شده در یک قاب محکم. آونگی با جرم ۲۷٫۲۴ کیلوگرم (۶۰ پوند)، از ارتفاع ۰٫۶۱ متری (۲ فوت) شروع به حرکت میکند. سرعت آونگ در پایینترین نقطه نوسان، تقریباً۳٫۵ متر بر ثانیه است. آونگ در پایینترین نقطه حرکتش به نمونه آزمایش شیاردار، که محکم در گیره بسته شده است، برخورد میکند. بخشی از ضربه آونگ صرف شکستن نمونه آزمایش میشود. پس از برخورد، بالاترین ارتفاع آونگ یادداشت میشود. مقدار واقعی انرژی مصرف شده در اثر شکست نمونه، توسط شاخص متحرکی که همراه با آونگ در حال حرکت، روی یک صفحه مدرج حرکت میکند و در موقعیت حداکثر آونگ متوقف میشود، قابل خواندن است. نتیجه آزمایش ضربه نمونه شیاردار به صورت انرژی جذب شده در واحد سطح گزارش میشود و متداولترین واحد آن کیلوژول بر مترمربع (KJ/m2) است. مساحت مورد محاسبه، مقطع باقیمانده در قسمت شکاف است.
مقطع نمونه آزمایش استاندارد، مربع ۱۰ × ۱۰ میلیمتر یا دایرهای به قطر ۱۱٫۴ میلیمتر است. در این نمونهها یک شیار V شکل به عمق ۲ میلیمتر با فرز ایجاد میشود. نمونه آزمایش ممکن است فقط یک شیار داشته باشد یا دارای سه شیار در سه وجه مختلف با زاویههای ۹۰ درجه نسبت به یکدیگر باشند.
با هر نمونه آزمایش سه شیاره، سه نتیجه آزمایش به دست میآید. پس از آزمایش اول و دوم نمونه را بالا آورده و در محل جدید در گیره میبندند. استقرار دقیق نمونه آزمایش در گیره بسیار مهم است و برای این منظور از یک شابلن ویژه استفاده میشود. نتایج آزمونهای ضربه میتوانند پراکندگی زیادی داشته باشند و توصیه میشود میانگین نتایج شش آزمایش یا بیشتر گزارش شوند.
آزمون آیزود علاوه بر کاربرد برای فلزات، برای مواد پلاستیکی هم مورد استفاده قرار میگیرد. برای مواد پلاستیکی میانگین ده آزمایش انجام میگیرد. یک عیب آزمون ایزود این است که به همان راحتی آزمون شارپی، استحکام ضربهای مواد در دماهایی غیر از دماهای محیط را نمیتوان تعیین کرد. اگر نمونهها از کوره یا یخچال خارج شوند، ممکن است در فاصله زمان تنظیم محل دقیقشان در گیره به مقدار زیاد، ولی غیرقابل اندازهگیری، گرم یا سرد شوند.
| ابعاد نمونه مورد نیاز برای انجام تست Izod: | ۶۳/۵mm * ۱۲/۷mm |
| ابعاد نمونه مورد نیاز برای انجام تست Charpy: | ۱۲۷mm * ۱۲/۷mm |
| ضخامت نمونه مورد استفاده: | بین ۳mm – ۱۲/۷mm |
ضمناً معمولاً برای انجام آزمون ضربه در نمونه، ناچ ایجاد میشود. تعداد حداقل سه نمونه برای هر تست مورد لازم میباشد. (همچنین نمونه اضافه به عنوان نمونه شاهد مورد نیاز می باشد.)
استاندارد های دستگاه تست ضربه پاندولی :
ASTM D256 وASTM D4812 وASTM D6110وASTM D6160 وBSI 2782-35
BSI 2782-359DIN 53453 ISO 179 ISO 180 ISO/DIS 7628 NF
T51-111.,ISIRI9277,ISIRI 6981
شرکت صنعت آزما توسعه ایرانیان با برخورداری از دانش فنی و علمی خود بر اساس استانداردهای ملی و بین المللی دستگاه ضربه چارپی-کششی و آیزود با مناسب ترین قیمت را از کمپانی خارجی و ساخت این شرکت در اختیار مشتریان خود قرار می دهد.
